Concepto de equipo combinado en pro de la protección de la salud
15 de noviembre de 2022
En la empresa Binder, el nuevo equipo del tipo ZPF de TEKA proporciona un aire interior limpio
En los lugares donde se sueldan y rectifican a mano grandes componentes de acero de construcción y de acero inoxidable, un sistema de ventilación por capas apoya la aspiración puntual.
"En combinación con la aspiración puntual, este equipo de ventilación por capas representa un importante proyecto de referencia para nosotros y puede ofrecer una solución en pro de la salud para otras empresas que también quieran complementar sus conceptos de aspiración existentes ", afirma el Director General de TEKA, Simon Telöken.
Desde 1989, el grupo empresarial Binder de Zwentendorf, en la Baja Austria, está considerado como un proveedor de sistemas líder en los ámbitos de la construcción de acero y de tuberías. Desde la ingeniería de detalle hasta la producción y el montaje in situ, especialistas de las más diversas disciplinas trabajan en la sede del Grupo Binder en Zwentendorf tanto en la concepción global como en la realización competente de proyectos exigentes, especialmente en la construcción de industrias y centrales eléctricas. Clientes de diversos sectores, como la producción de energía, la industria azucarera, la industria del papel, la industria del cemento, la industria farmacéutica y la industria maderera, utilizan Binder como ventanilla única para toda la cadena de valor añadido, desde el diseño y la producción hasta el montaje.
La producción de los grandes componentes de varios metales, planificados en la ingeniería profesional, tiene lugar en la nave de producción de 45 metros de largo, 20 metros de ancho y 9 metros de alto. Durante los procesos de soldadura y los trabajos de acabado en el esmerilado manual en 10 lugares de trabajo al mismo tiempo se produce una enorme cantidad de polvo y humo.
En el punto de mira: la protección de la salud
"En términos de protección integral de la salud, el objetivo era complementar eficazmente los equipos de aspiración móviles ya existentes, que alcanzan sus límites con componentes de gran tamaño", afirma Kurt Oppenauer, firmante autorizado y director de la planta. Se puso a prueba el concepto anterior de aspiración y filtración, que se basaba en la aspiración puntual. El contacto con TEKA se realizó a través del socio comercial austriaco Holzer ASS. Así nació la idea de un sistema combinado de aspiración y filtración para reducir la concentración total de polvo en la nave de producción.
Hoy, el equipo de Binder está más que satisfecho con el resultado. Desde agosto de 2021, un equipo de ventilación por capas del tipo ZPF de TEKA apoya la aspiración. La nueva combinación de aspiración puntual y ventilación por capas asegura un aire interior constantemente limpio y, por tanto, inofensivo para los empleados.
"Necesitábamos una solución fiable. La decisión a favor de TEKA fue la correcta. Los equipos de ventilación TEKA que utilizan el sistema "Push y Pull" ya se han utilizado de forma fiable durante muchos años en nuestra planta de Hungría", afirma Oppenauer.
"Debido a las grandes dimensiones de los componentes, los brazos de aspiración no pueden ser empleados en todos los lugares de la producción. Al mismo tiempo, es difícil registrar las emisiones en puntos concretos debido a los frecuentes cambios de posición de trabajo. Por lo tanto, en nuestra consulta nos centramos rápidamente en un sistema de ventilación central", dice Frank Engbers, director de ventas de TEKA en Austria.
Así, además de la aspiración puntual existente, se planificó un equipo de ventilación por capas del tipo ZPF de 37 KW de TEKA con un convertidor de frecuencia. El ZPF es un equipo probado de la categoría W3 y certificado por el IFA (Instituto para la Seguridad Laboral del Seguro social Alemán de Accidentes de Trabajo). Se utiliza internacionalmente. Cuenta con cartuchos de filtración y es adecuado como todoterreno para casi todas las tareas en el campo de la filtración de humo y polvo.
Realización del proyecto con la ayuda de socios probados
Tras la inspección inicial en marzo de 2018, el contrato se adjudicó en marzo de 2021, justo en medio del periodo de la pandemia. TEKA pudo contar con socios locales de confianza para la planificación e instalación del equipo. "Viajar para estar en las citas in situ no fue posible durante este tiempo debido a la pandemia. Así que solo pude viajar a Zwentendorf para confirmar la finalización de la instalación en julio y agosto de 2021", recuerda Frank Engbers.
El equipo del distribuidor especializado de TEKA, Ralf Holzer, y el socio instalador, Dieter Hanek, actuaron como ojos y oídos in situ, por así decirlo. Todas las discusiones posteriores del proyecto se realizaron por videoconferencia. "La relación de confianza era buena, sobre todo porque Holzer ASS es socio de TEKA y proveedor del Grupo Binder desde hace muchos años.
La ventilación por capas transporta el aire contaminado hacia el techo
El aire contaminado y los polvos se recogen a una altura de nueve metros a través de rejillas de aspiración. El aire contaminado es aspirado en la zona del techo y transportado a la sección de filtración. En la sección de filtración, las partículas contaminantes se depositan en la superficie de los cartuchos de filtración. El aire limpio se devuelve a la zona de trabajo con poco impulso a través de difusores de aire por desplazamiento dispuestos cerca del suelo. Así, se forma una capa de aire limpio en la zona del suelo. Esto, a su vez, desplaza el aire contaminado de la zona de trabajo. Al mismo tiempo, el aire contaminado sube en dirección al tubo de aspiración.
"Había suficiente espacio libre en la zona del techo para la instalación de las tuberías de aspiración", comenta Engbers.
En Binder, el ZPF procesa un volumen de 8 100 m³. Con una tasa de cambio de aire tres veces superior, el volumen de aspiración efectivo llega a unos 24 000 m³/h.
Una ventaja: la eficiencia energética – el Airtracker se encarga del monitoreo
El sistema de vigilancia ambiental Airtracker de TEKA se instaló al mismo tiempo que el ZPF. El Airtracker está acoplado al convertidor de frecuencia del equipo y señala la calidad del aire ambiente durante todo el proceso de producción mediante una función de semáforo. El Airtracker detecta incluso partículas de menos de 100 nanómetros. Si se supera el valor umbral configurado individualmente, el ZPF se activa directamente, o si el Airtracker vuelve a señalar aire limpio mediante un semáforo en verde, el equipo también se apaga, lo cual proporciona una mayor eficiencia energética.
Titulo

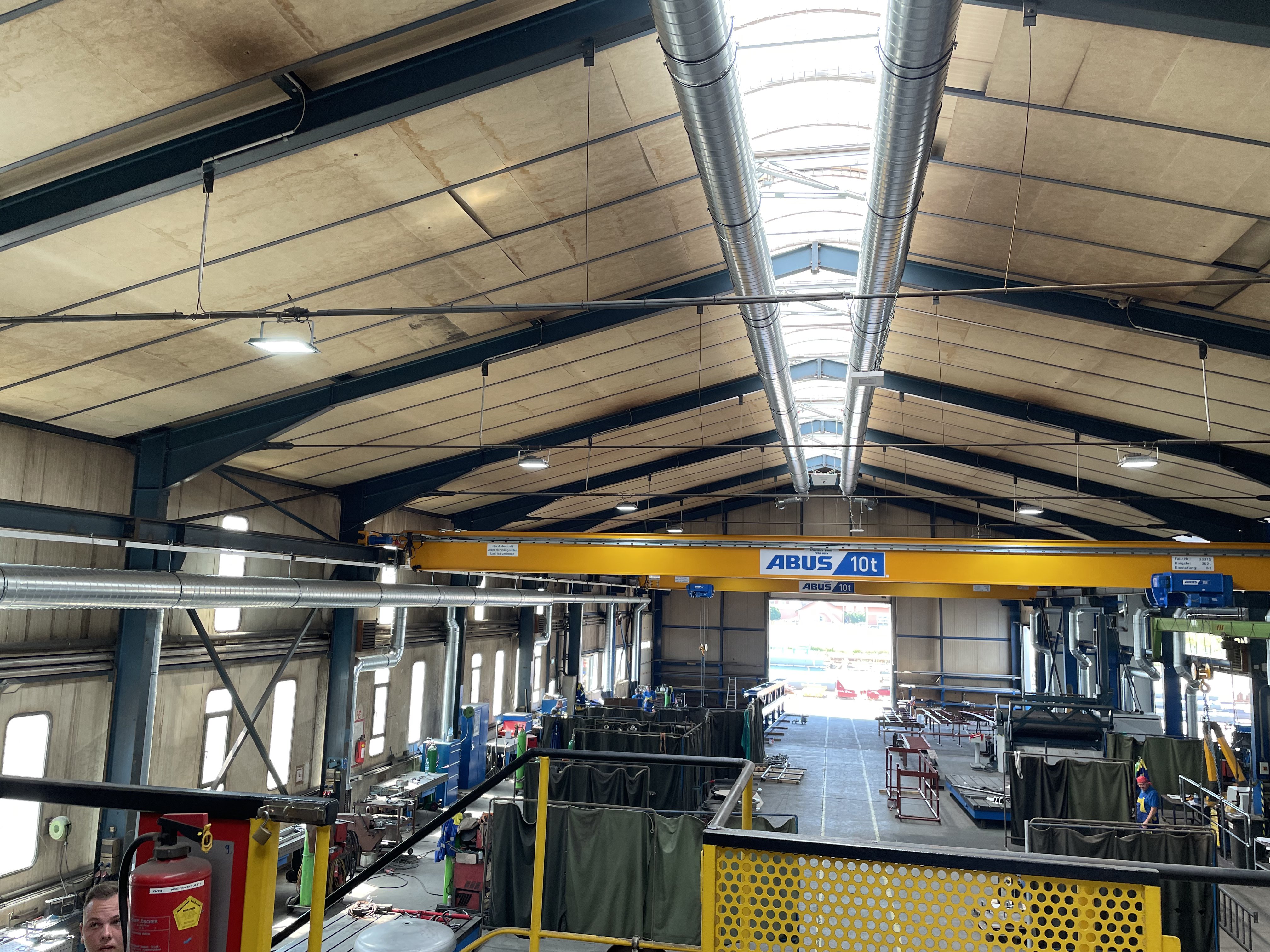

-En Binder, el aire descontaminado se devuelve a la zona de trabajo de la nave de 45 metros de largo, 20 de ancho y 9 de alto.
-El ZPF podría instalarse de una forma compacta en la pared exterior de la nave.

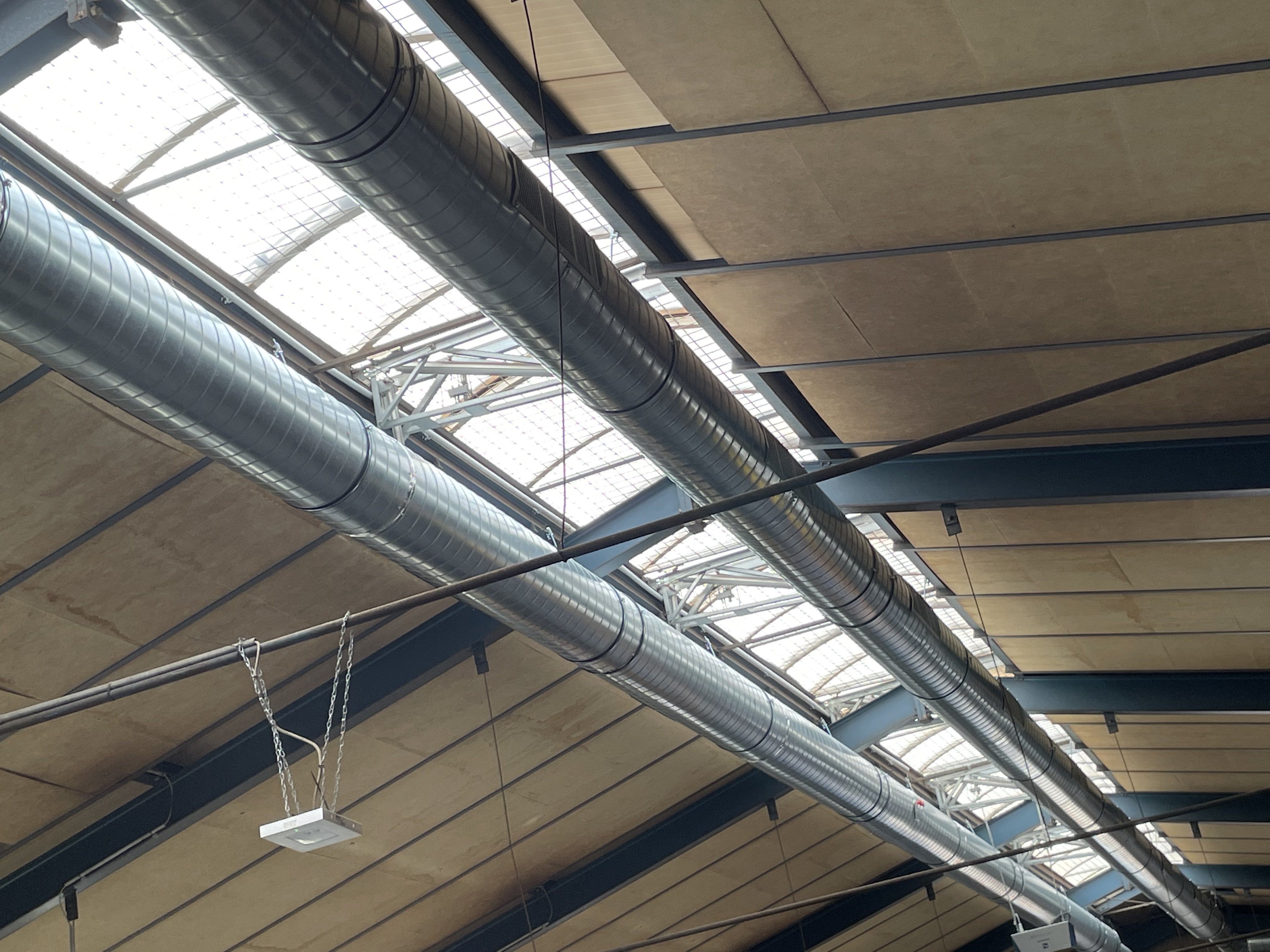

-Los tubos de aspiración se instalaron generosamente en toda la zona del techo. Con una tasa de cambio de aire tres veces superior, el volumen de aspiración llega a unos 24.000 m³/h.
